Arquitecturas de Cisco para la Empresa

Fuerzas comerciales que afectan a las decisiones de la red de la empresa son los siguientes :

• Retorno de la inversión (Return on investment - ROI)
• Reglamento (Regulation)
• Competitividad (Competitiveness)

Las fuerzas tecnológicas que afectan a las decisiones de la red de la empresa son:

• La eliminación de las fronteras (Removal of borders)
• Virtualización
• El crecimiento de las aplicaciones (Growth of applications)

Fases de PPDIOO (Prepare, Plan, Design, Implement, Operate y Optimize)

• Prepare
  Establece los requisitos de negocio y organización, desarrolla una estrategia de red y propone una arquitectura de alto nivel.
• Plan
  Identifica los requisitos de red mediante la caracterización y evaluación de la red y la realización de un análisis de las deficiencias.
• Design
  Provee de alta disponibilidad, fiabilidad , seguridad, escalabilidad y rendimiento.
• Implement
  Instalación y configuración de nuevos equipos.
• Operate
  Operaciones de red del día a día.
• Optimize
  Gestión de red pro-activa y modificaciones en el diseño.

Pasos en la recopilación de información

1. Identificar toda la información organización existente y la documentación.
2. Realizar una auditoría de red que añade detalles a la descripción de la red .
3. Utilice la información de análisis de tráfico para aumentar la información sobre las aplicaciones y protocolos utilizados .

Diseño de la topología de red y soluciones

Como parte de la fase de diseño de la metodología PPDIOO, se utiliza un enfoque Top-Down que comienza con los requisitos de la organización antes de mirar a las tecnologías. Los diseños de red se ponen a prueba utilizando una red piloto o prototipo antes de pasar a la fase de Implementación.

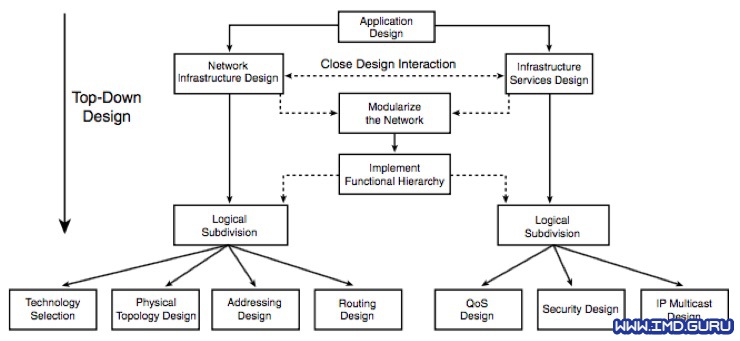

Enfoque Top-Down

Diseño Top-Down simplemente significa comenzar el diseño de la capa superior del modelo OSI y trabajar hacia abajo. Diseño Top-Down adapta la red y la infraestructura física a las necesidades de la aplicación de la red. Con un enfoque de arriba hacia abajo, no se seleccionan los dispositivos de red y tecnologías hasta que se analizan los requisitos de las aplicaciones. Para completar un diseño de arriba hacia abajo, se lleva a cabo lo siguiente:

• Análisis de los requisitos de aplicación y organización
• Diseño de la parte superior del modelo de referencia OSI
• Definir los requisitos para las capas superiores ( aplicación, presentación , sesión)
• Especifique la infraestructura para las capas OSI inferiores ( transporte , red, enlace de datos , física )
• Recopilar datos adicionales en la red
