CCDA 2: Modelos de Estructura de Red

Modelos de red jerárquicos

Modelos jerárquicos permiten diseñar las internetworks que utilizan la especialización de la función combinada con una organización jerárquica. Tal diseño simplifica las tareas necesarias para construir una red que cumpla con los requisitos actuales y pueda crecer para satisfacer las futuras exigencias. Los modelos jerárquicos usan capas para simplificar las tareas de interconexión. Cada capa puede centrarse en funciones específicas, que permiten elegir los sistemas adecuados y características para cada capa. Los modelos jerárquicos aplican tanto al diseño LAN y WAN.

Los beneficios del uso de modelos jerárquicos para su diseño de la red son los siguientes:

  • Ahorro de costes
  • Facilidad de comprensión
  • Crecimiento de la red modular
  • Mejora el aislamiento de fallos

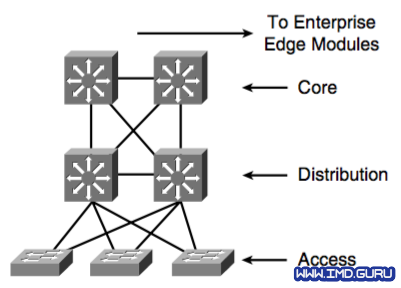

Modelo de red jerárquico

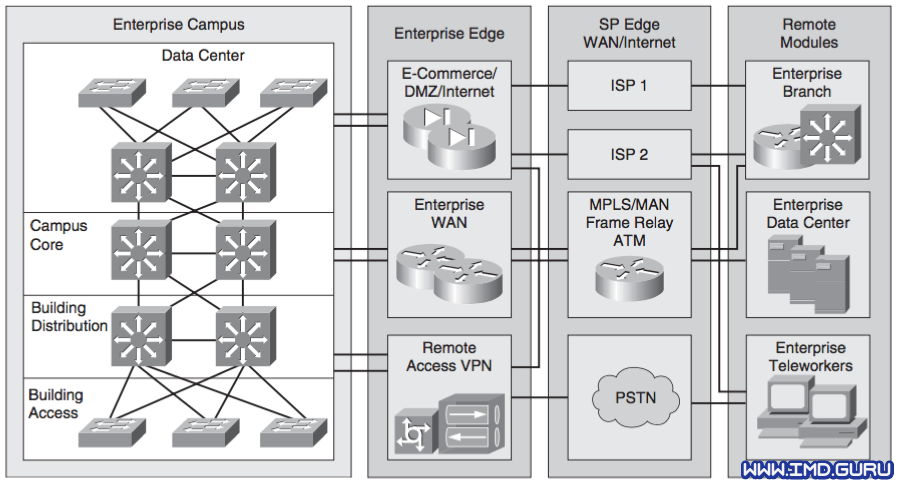

Modelo de Arquitectura de Empresa de Cisco

Modelo de Arquitectura de Empresa de Cisco
Enterprise Campus Module Enterprise Edge Module Service Provider Edge Module Remote Modules
* Campus core
* Building distribution
* Building access
* Server farm/data center
* E-commerce networks and servers
* Internet connectivity and demilitarized zone (DMZ)
* VPN and remote access
* Enterprise WAN
* Internet services
* PSTN services
* WAN services (MPLS, Frame Relay, ATM)
* Enterprise Branch Module
* Enterprise Data Center Module
  + Network infrastructure
  + Interactive services
  + DC management
* Enterprise Teleworker Module

Servicios de red de alta disponibilidad

En el diseño de una topología de red para un cliente que tiene sistemas, servicios o rutas de red críticos, se debe determinar la probabilidad de que estos componentes fallen y diseñar redundancia en los puntos que sean necesarios. Se debe considerar la incorporación de uno de los siguientes tipos de redundancia en el diseño:

  • ARP
  • Configuración explícita
  • ICMP Router Discovery Protocol (RDP)
  • RIP
  • HSRP
  • VRRP
  • GLBP
  • VSS
