Añadir entrada y salida de Cinta para el Spectrum

Importante
El autor original es Miguel Ángel Rodríguez Jódar (mcleod_ideafix, @zxprojects, http://www.zxprojects.com) que lo publicó en el foro foro.speccy.org.

Agrupo en uno solo artículo diferentes modificaciones a un Spectrum (diferentes modelos) para añadirle entrada y salida externas para poder conectar un cassette.

Añadir entrada y salida de Cinta para el Spectrum +2 (Solo Gris)

Este MOD es para dotar a los Spectrum +2 grises de entrada y salida de grabación, respetando la estética externa del Spectrum, pero la modificación es un poco más compleja que para versiones +2A/B, hay que soldar un poco más todavía.

Este Plus es el primero que sacaron, y como los posteriores +2A y +2B (idénticos, se diferencian en que el A tiene los chips soldados y en B en zócalo) tiene una salida de sonido, solo salida, que por compatibilidad con los modelos anteriores, mezcla el sonido interno y la salida de grabación en el mismo conector. Si conectáis un altavoz y se escucha el sonido, y hacéis un SAVE y se escucha, ese conector sirve para la salida de sonido, y podemos utilizarlo para nuestro MOD.

La diferencia en este modelo es que el conector es mono, por lo que no sirve y hay que cambiarlo, lo que representa una pequeña labor adicional de reconstrucción. Empecemos por ver el conecto puesto, igual que en los otros el conector está arriba a la izquierda, junto a la salida de TV. Este es el conector, por las dos caras:

Aunque tiene tres patas, no es estéreo, es mono. Lo voy a cambiar por uno estereo sacado de una placa, y por supuesto no coinciden los agujeros, ni la altura, por eso le he hecho un poco de ingeniería, soldando unos alambres para llevar los pines a los agujeros, y subir el conector un poco mas de un milímetro, que es la altura que me interesa, he puesto dos alambres en los dos agujeros extremos, dejando el central vacío, el alambre que sale de la parte mas alejada del borde lo he doblado para que quede en la posición de la para mas interna, y la externa está libre:

De esta forma tenemos ya tres contactos, los dos que están soldados, y el de la derecha en la foto que queda libre, a esa para le he soldado el hilo para conectarlo a la entrada de audio del aparato, como se ve en estas dos fotos, he pasado el hilo por el agujero central para que no moleste y lo he soldado a la pata libre, y la otra parte a la segunda patilla del conector de la cinta (igual que en los otros MODs):

Con esto concluye la pequeña serie de entrada de audio para los +2, recordar que la primera variante es la mas sencilla, y es aplicable a todos los modelos, mientras que las otras dos son un poco mas complicadas, y hay dos variantes dependiendo del modelo.

Como siempre, si tienes dudas o si no te atreves te lo hago sin problemas, solo tienes que remitir un email y el autor original del artículo te ayudará (javu61@gmail.com).

Artículo original en: http://old8bits.blogspot.com/2010/08/entrada-audio-spectrum-2-version-2.html

Añadir entrada y salida de Cinta para el Spectrum +2

Uno de los problemas habituales en estos aparatos es que la unidad de cinta deja de funcionar, por lo que no hay forma de cargar juegos o guardarlos. Tras intentar la reparación sin éxito, he tirado por el camino del medio, le he añadido un conector de entrada y otro de salida, alteras mínimamente el aspecto del aparato si lo quieres tener integrado, o puedes sacar el cable, por lo que no alteras nada el aspecto externo.

El conector de audio del Spectrum +2, el que está junto a la salida de antena, solo es de salida, y por él se emiten los sonidos del Spectrum, incluyendo tanto los de los juegos como los de grabación, por lo que si te funciona puedes grabar a partir de él (a mí no me funcionaba tampoco), pero seguimos sin tener entrada de sonido.

Hay varias soluciones al tema, la mas sencilla sin tener mas que ligeros conocimientos de soldadura, un soldador tipo lápiz y atreverse a abrir el aparato, es la que propongo en esta entrada, en otra ya pondré otra solución que existe usando el conector de salida (si os funciona), pero ya requiere mas manipulación, no es difícil, pero ya hay que desoldar componentes y cortar pistas.

Como yo prefiero tenerlo integrado, y quiero tener entrada y salida de sonido, he agujereado la carcasa para poner las dos tomas, entre el motor y la toma de impresora hay sitio de sobra, y he colocado dos conectores jack de superficie. Los dos agujeros son sencillos de hacer, yo he usado un taladro porque lo tenía a mano, pero ese tipo de plástico se puede hacer metiendo un tornillo con rosca de plancha para hacer el agujero inicial, y luego ampliarlo con un cuchillo o unas tijeras, metes la punta y le das vueltas con una ligera presión, eso va ampliando poco a poco el agujero. Acordaros de soldar el cable antes de ubicar los conectores, que luego es mas difícil.

Vista de los conectores internamente

Si no queréis alterar la carcasa, en lugar de superficie los ponéis aéreos, y sacáis el cable por la salida de impresora, que hay sitio de sobra (a no ser que queráis usar una impresora). Si no queréis mas que entrada y no guardar nada, solo ponéis un conector y arreglado.

Luego se sueldan los cables, hay cuatro cables que entran en la placa de la cinta, uno está mas arriba (lleva soldado un cable rojo para el led), y otros tres mas abajo (en el del centro hay soldado un cable negro para el led), es aquí donde soldaremos. Si solo es entrada tenéis masa al centro y vivo arriba (donde entra por abajo el cable azul del conector del Spectrum). Si queréis salida de sonido, entonces el otro cable va masa al centro y vivo abajo (donde entra el cable blanco desde el conector del Spectrum).

Vista de las soldaduras

Al final a mi me ha quedado así, integrado, no me gustan los cables colgando, pero la primera prueba era del otro tipo, por tanto pongo los dos y cada cual que lo monte a su gusto.

Vista del resultado con conectores Vista del resultado sin conectores

Este montaje es muy sencillo y válido para todos los modelos +2, solo conocimientos básicos de soldadura, especial para principiantes en el tema. Y si no te atreves, se lo puedes enviar (javu61@gmail.com) al autor del artículo y él te lo hace.

Otro tema recurrente es que los juegos no se pueden cargar desde el MP3 o desde el PC. El problema suele venir porque esos aparatos no sacan suficiente volumen para el Spectrum (o el Amstrad, el Dragón, el MSX, o el que sea). En otra entrada hablaré de la solución de este problema, montando un pequeño amplificador de sonido, como no todos pueden montar placas de circuito (tarea no dificil pero hay que ponerse), compraré uno por poco dinero en una tienda de electrónica y lo pondré dentro del aparato.

Artículo original en: http://old8bits.blogspot.com/2010/08/entrada-de-cinta-para-el-spectrum-2.html

Añadir entrada y salida de Cinta para el Spectrum +2A/B

Segundo pequeño MOD para dotar a los Spectrum +2 (modelos A y B no el gris) de entrada y salida de grabación, este respeta más las estética del Spectrum, pero la modificación es un poco más compleja, solo un poco, pero ya hay que soldar un poco más.

El Plus tiene una salida de sonido, solo salida, que por compatibilidad con los modelos anteriores, mezcla el sonido interno y la salida de grabación en el mismo conector. Si conectáis un altavoz y se escucha el sonido, y hacéis un SAVE y se escucha, ese conector sirve para la salida de sonido, y podemos utilizarlo para nuestro MOD.

Comencemos, el conector de salida está arriba a la izquierda, junto a la salida de TV. Este es el connector:

Primero hay que desoldarlo, para ellos hay tres sistemas, el que yo uso es un desoldador de pera, que saca todo el estaño de una vez:

También se puede usar maya desoldadora, o el sistema mas cutre, metes un destornillador por debajo, haces una LIGERA presión, y le vas poniendo el soldador alternativamente en las tres patas, con paciencia sale sin problemas, solo hay que cuidar no sobre calentar demasiado, y no apretar mucho. Con esto se puede sacar hasta un chip, lo que requiere mucha paciencia, pero como solo son tres, es posible aplicarlo.

Ahora vemos que el conector tiene tres patillas, pero dos están unidos entre sí, la idea es cortar esa pista, y así liberamos ese conector, y podemos reutilizarlo. Cortar la pista es sencillo, pero hay que ser paciente y delicado, ya que si hacemos demasiada fuerza, se puede escapar la herramienta y cortar otra pista. Con un cúter, rascamos un poco hasta la pista, protegida por el barniz verde, rascar con cuidado, y con paciencia, no hace falta cortar mucho, pero no os conforméis con cortar, procurar quitar una zona de un milímetro, paciencia y cuidado, y el resultado será algo como esto:

Para asegurarnos de que la pista está cortada, normalmente recurrimos a un tester, o una bombilla de linterna, una pila y unos cablecitos, ambos sistemas sirven, pero siempre hay que asegurarse, no vale con la vista, uno de los problemas habituales en electrónica es que se corte por accidente una pista, pero como siempre, si lo que quieres es cortar a propósito, cuesta un poquito.

Ya podemos soldar otra vez el conector, volver a comprobar que todo sigue bien, y ya tenemos el pin preparado para soldar el cable que nos falta. Pongo tres fotos, uno general, y dos de detalle, para que se vea de donde a dónde va el cable:

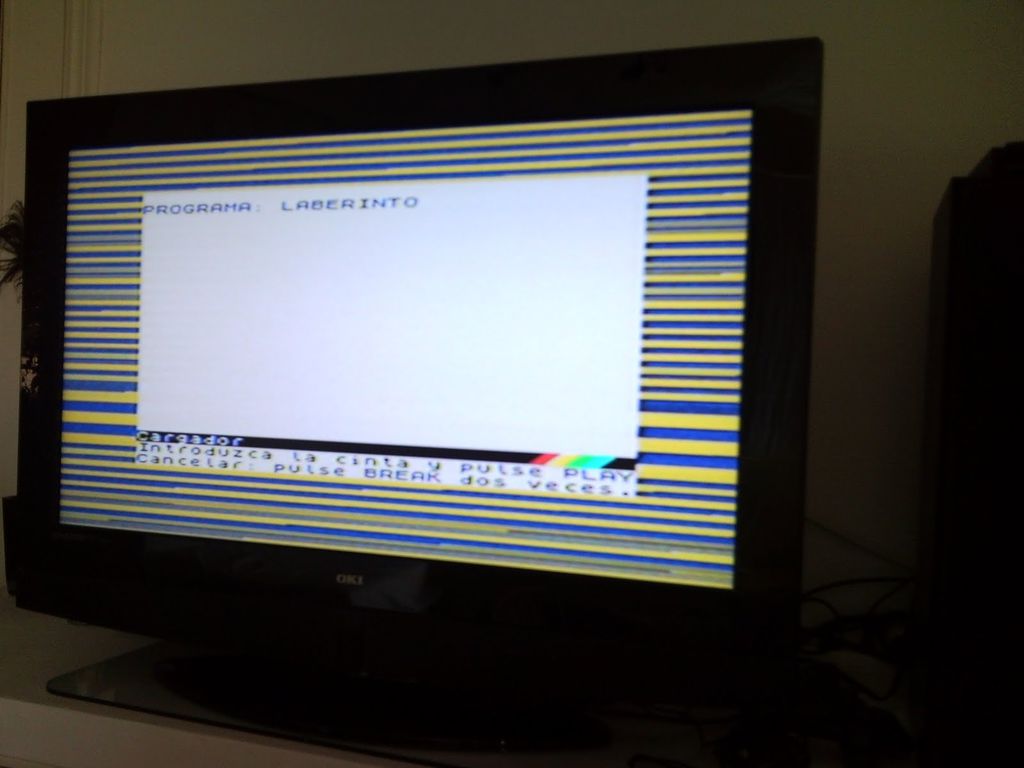

Ahora hay que hacer el cable, para ello usaremos un Jack estéreo, dos Jack mono, y un cable de dos hilos con maya, en el Jack estéreo se unen más mayas, y los monos van por separado. Hay que recordar meter los capuchones en el cable antes de hacerlos, pues a mí siempre se me olvida. Con esto ya podemos cargar juegos, o guardar datos, pongo una pantalla para que se vea como carga una programa usando un PC y el programa WinTZX, que permite sacar datos en formato TZX por la salida de sonido del ordenador.

Y ya sabes, si no te atreves o no te aclaras, yo te lo hago, envía un mail y el autor original del artíclo te ayudará (javu61@gmail.com).
