Puesta en marcha

Primero sacanos el Nimbustor 4 de la caja así como los cables.

Contenido d ela caja:

  • NIMBUSTOR 4 (AS5304T) Unidad x1
  • Guía de instalación rápida
  • Cable de alimentación de CA x1
  • Adaptador de CA x1
  • Cable LAN RJ-45 (Cat 5e) x2
  • Tornillo de cabeza plana (para HDD de 2,5") x16

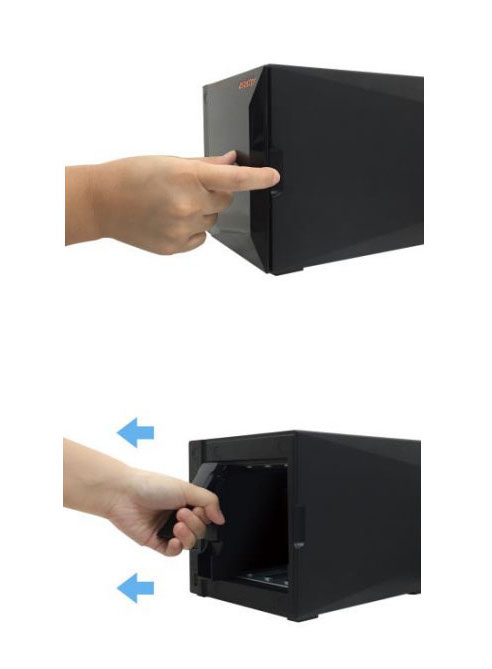

Quitamos la tapa, que está imantada, y sacamos las bahías que necesitemos (tirando hacia fuera para levantar el tirador y poder saar la bahía):

Colocamos los discos como indican las imágenes:

Si es un disco de 3.5" debemos quitar las tapas laterales tirando del extremo donde pone PULL, encajamos el disco y volvemos a poner la tapa para que el disco quede sujeto.

Si es disco es de 2.5" debemos colocarlo en la posición que se indica y atornillarlo con 4 tornillos que vienen en la bolsita con la caja.

Insertamos las bahías con los discos pulsando el tirador, hasta oir un click, para que se quede la bahía sujeta y colocamos la tapa.

Conectamos el cable RJ45 entre Nimbustor 4 y el switch o router, conectamos el cable de corriente a un enchufe o SAI/UPS y pulsamos el botón de encendido (oiremos un pitido).

Indicadores del panel frontal:

  1. Indicador LED de alimentación
  2. Indicador LED de estado del sistema
  3. Indicador LED de red*
  4. Indicador LED de USB
  5. Indicador LED de disco duro

Significado de las luces del panel frontal:


Página oficial de Asustor para guía rápida y su PDF.
